名稱：分離式液壓千斤頂

詳細信息

產品型號：
星散式液壓千斤頂?shù)募?xì)致介紹：
液壓千斤頂工作原理
液壓千斤頂工作原理是扳手往上走帶動小活塞向上，油箱里的油通過油管和單向閥門被吸進小活塞下部，扳手往下壓時帶動小活塞向下，油箱與小活塞下部油路被單向閥門堵上，小活塞下部的油通過內部油路和單向閥門被壓進大活塞下部，因杠桿作用小活塞下部壓力增大數十倍，大活塞面積又是小活塞面積的數十倍，有手動產生的油壓被擠進大活塞，有帕斯卡原理知大小活塞面積比與壓力比相反。
星散式液壓千斤頂?shù)墓ぷ髟硎纠龍D

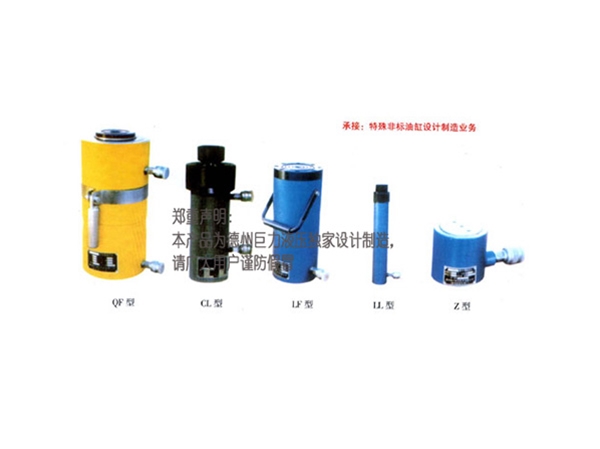

QF型星散式液壓千斤頂

型號	缸徑 mm	活塞桿徑 mm	額定壓力 MPa	起重力噸	行程 mm	形狀尺寸mm		聯接尺寸mm
						外徑	高度	c	d	e
QF20T-12.5	63	45	63	20	125	95	247	50	4-M10	2-M8
QF20T-16					160		282
QF20T-20					200		322
QF32T-12.5	80	55	63	32	125	105	268	60	4-M12	2-M8
QF32T-16					160		303
QF32T-20					200		343
QF50T-12.5	100	70	63	50	125	135	263	70	4-M16	2-M8
QF50T-16					160		298
QF50T-20					200		338
QF100T-12.5	140	100	63	100	125	175	291	110	4-M20	2-M10
QF100T-16					160		326
QF100T-20					200		366
QF200T-12.5	200	150	63	200	125	250	321	160	4-M24	2-M20
QF200T-16					160		356
QF200T-20					200		396
QF320T-20	250	180	63	320	200	315	427	220	4-M24	2-M24
QF500T-20	320	250	63	500	200	395	475	280	4-M24	2-M24
QF630T-20	360	280	63	630	200	450	536	300	4-M24	2-M24
QF800T-20	400	320	63	800	200	550	577	400	4-M24	2-M24
